LOS PLD

QUE SON LOS PLD?

Los PLD son dispositivos digitales que se pueden configurar por el usuario para implementar una amplia

variedad de funciones lógicas en sistemas. Estos dispositivos tienen pines de entrada,un arreglo lógico

programable y pines de entrada y salida. Muchos PLD's tienen salidas programablesque incrementan su

flexibilidad haciendolos útiles para una gran variedad de aplicaciones (fig. 1).

ARQUITECTURA BASICA DE LOS PLD's

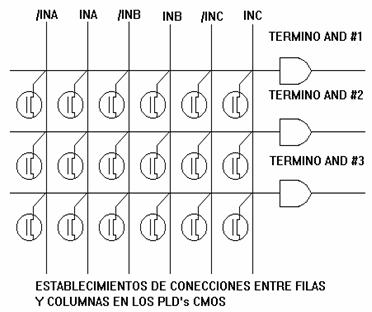

Las entradas del PLD entran al arreglo lógico los cuales son hechos de columnas y filas. La figura 2 muestra

tal arreglo. Cada par de columnas representa la entrada negada o complementada y la misma entrada sin

negar. cada fila constituye un término AND. Las conexiones lógicas se estblecen entre diferentes columnas y

filas en el arreglo para determinar cual combinación de entradas llevaran al termino AND a un nivel alto.

Mas de un término AND alimenta una compuerta OR. La salida es la suma de rpoductos.

PLD  (Programmable Logic Device - Dispositivo Lógico Programable). Componente electrónico empleado para la fabricación de circuitos digitales. A diferencia de las puertas lógicas, que tienen una función fija, un PLD tiene una función indefinida al mismo de fabricarse. Antes de que un PLD pueda ser usado en un circuito, este puede ser programado.

Un PLD está compuesto por puertas lógicas AND y OR. Un programador quema los fusibles en el PLD para controlar las operaciones en las puertas.

Algunos PLD son:
* PROM (Programmable Read Only Memory)
* PLA (Programmable Logic Array)
* PAL/GAL Programmable Array Logic/Generic Array Logic)

PLA   PAL   GAL

De acuerdo a la tecnología mediante la cual se fabrican, se tienen aquellos que utilizan tecnología bipolar TTL o ECL y los de tecnología CMOS. Los de la primera tecnología son más rápidos y consumen más que los CMOS, la velocidad de propagación es menor de los 7nSeg.  y los consumos típicos oscilan alrededor de 100-200 mA, esto para un chip de 20-24 patillas. De acuerdo a la forma en que pueden ser borrados, también dependerá del tipo de tecnología que se use. Los PLDs bipolares sólo se pueden programar una vez, mientras que la mayoría de los del tipo CMOS son reprogramables por el usuario y permiten una fácil verificación.

Dentro de las PLDs CMOS se tienen dos clases: Los EPLD que son borrables por radiación ultravioleta, por lo cual deben tener ventanas de cuarzo y deben ir encapsulados en cerámica, haciéndolos más costosos que los de la segunda clase, los EEPLD. Estos últimos son borrables eléctricamente y tienen encapsulado de plástico.
